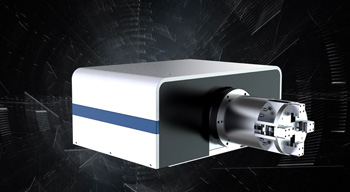

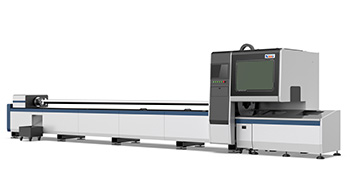

全自动激光切管机
全自动激光切管机-金属管材激光切割机-专业光纤激光切管机产品简介：

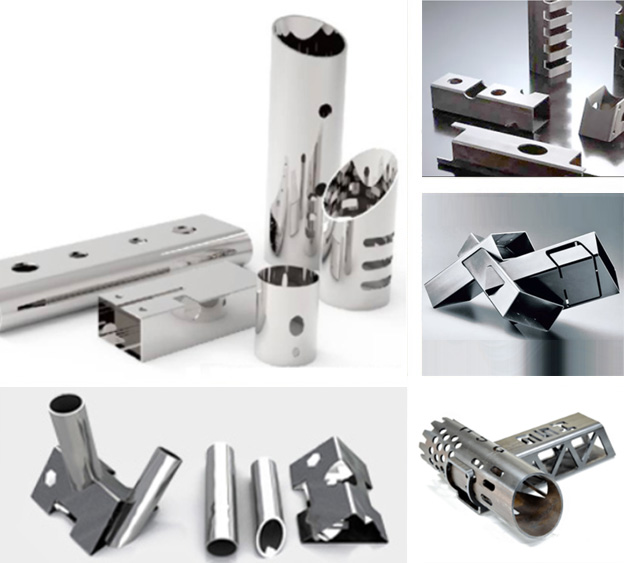

适用于：可进行各种角度、弧度、曲线、不规则形状切割加工，可进行圆孔、半圆、椭圆、方孔、长方及不规则形状等管件之挖空加工，以及能直接转换3D图纸设计加工路径。金属方管、圆管、矩形管、椭圆管、腰型管、D型管、六边形管等异型管切割，支持管材截断、割孔、斜切、镂空、切割形状等.
我们的YCQG系列管材激光切割机，是专业对金属管材进行切割的设备，规格有6m、9m等多种规
设备功率从1000w-8000w
切割长度有6M/9M，切割管径：20-230MM，切割壁厚40MM;
根据切割需求，可选配自动上下料装置、保护罩装置，满足不同用户的不同切割需求；
配有专用的CAD/CAM自动编程、自动套料软件，操作简易方便；
可通过WIFI直接与数控系统通讯，实现故障检修、远程操作；
产品技术参数
序号 | 项目名称 | 参数 | 单位 |
1 | 管材加工尺寸 | 圆管Φ15mm-φ220mm，方管边长≤110mm，矩形管轮廓对角线≤220mm，L≤6000mm； | mm |
2 | X轴行程 | 160 | mm |
3 | Y轴行程 | 6100 | mm |
4 | Z轴行程 | 120 | mm |
5 | X、Y轴定位精度 | ±0.05/1000mm | mm |
6 | X、Y轴重复定位精度 | ±0.03/1000mm | mm |
7 | 加速度 | 1G | m/s? |
8 | X、Y轴运行速度 | 80 | m/min |
9 | 卡盘转速 | 95 | r/min |
10 | 尾料长度 | 20（夹紧段）（根据具体工艺情况而定，特殊情况下可做到零尾料） | mm |
11 | 主机外形（长宽高） | 约12435mm×2100mm×2300mm | mm |
12 | 激光功率 | 1000 | w |
13 | 控制系统 | 上海维宏或上海博楚系统 |
管焊床身30年使用不变形
钢管焊接床身。内部结构采用飞机金属蜂窝式结构。由多段方管焊接而成，管内部设置加强筋，增加床身强度和抗拉性，增加导轨面的抗拉性和稳定性；高温退火处理，消除焊接机加工所产生的应力。降低激光切割机在使用时的损耗，30年使用不变形。
管材专用切割头
管材专用切割头，功能强大，轻巧灵动，耐用，轻松驾驭多种类型管材，功能强大。
高精度
采用闭环步进电机，有效避免步进损耗。聚焦速度100m/s，重复精度1μm，IP65级防尘，专利保护镜盖板，防尘无死角。
多重保护
3块保护镜片，高效保护准直聚焦镜片。2路光学水冷，有效延长连续工作时间。
可全程监测横梁及切割部件的运行范围，迅速反馈使期停止。 有固定限位的双重保障，能很大的提高设备及人身安全， 降低客户使用风险。

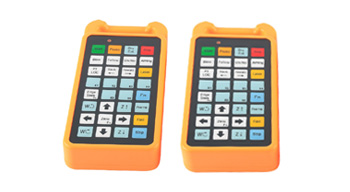

激光切割机遥控手柄
操作简单，可遥控机器进行切割、穿孔、移动、标定、 紧急急停等操作。无线手柄控制，自由控制夹持压力， 方便实用，减少管材变形。

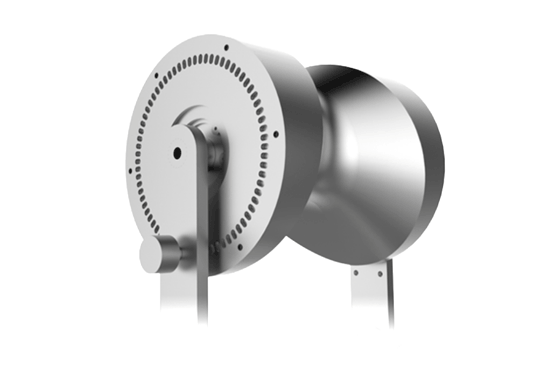

瞬间即可自动定心夹紧工件，同时可调节气压大小，操持夹力稳定可靠。
自动支撑装置
智能化管材支撑设计,解决长管材切割运行中变形问题。
智能化管材支撑设计，解决了长管材切割运行中的变形问题
用于切割0.4-22mm碳钢板，0.4-14mm的不锈钢板、镀锌板，0.4-8mm的铝合金，
0.4-8mm的黄铜等多种金属材料。可为您提供打样服务，满意后定机器。
